제품 상세 정보:
결제 및 배송 조건:
|
| 타입: | 아주 튼튼하 / 공공 에스컬레이터 | 코드: | EN115-1:2017 / GB16899-2011 |
|---|---|---|---|
| 상승(m): | <> | 기울기: | 30' /27.3' |
| 속도(m/s): | 0.65/0.5 | 난간: | 거리 st./Glass를 불투명하게 하세요 |
| 단계 폭: | 1000 | 평평한 단계의 번호: | 3/4/5 |
| 에너지 절약 모델: | 아무것도 / VF는 운전하지 않습니다 | 애플리케이션: | 실내 / 야외, 대도시권 / 기차역 / 공항 |
| 단계: | 알루미늄 | 빗과 바닥면: | 스테인레스 강 / 알루미늄 |
| 난간: | 브이형 | 스텝 체인: | 롤러 외부 체인 링크 |
| 안전 요소: | >=5-8 | ||
| 강조하다: | 과중한 업무 에스컬레이터 폭 1000년,불투명한 난간 과중한 업무 에스컬레이터,0.65m/s 무빙워크 에스컬레이터 |
||

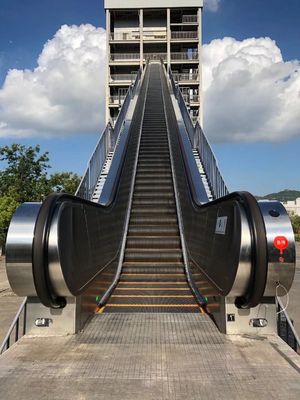

아주 튼튼하 에스컬레이터 폭 1000년 30 급은 0.65m/s를 가속시킵니다
제품 소개
중작업 에스컬레이터의 우리의 HD20 유형은 우리의 국제적 월드비전과 프로 경력 기술 설계 팀에 의해 개발됩니다.
제품은 그것의 특정 개인 앞 디자인, 전문 기술, 유일한 기능, 운영 성과, 고효율과 에너지 절약을 저항하는 안전과 신뢰성과 멋진 외모를 강조합니다.
안전의 개념이 녹색이 되고 환경 보호가 HD20 에스컬레이터 제품이 라이더들에게 참으로 매력적 여행 경험을 주면서, 안전, 저비용, 저잡음, 저동력, 무오일, 고요함과 천연 상태에서 작동할 수 있게 합니다.
응용 범위
HD20 종류 과중한 업무 에스컬레이터는 넓게 실내이거나 야외인 것 다양한 대중 교통과 고층 이유와 환경에서 사용될 수 있습니다 :
기초적 기술적 요구
| 에스칼레이터 코드 | EN115-1:2017 |
| 맥스. 상승 (m) | 26 |
| 경사 (급) | 30 / 27.3 |
| 속도 (m/s) | 0.65 / 0.5 |
| 난간 | 스테인레스 강 opaque/ 글라스 |
| 스텝 폭 | 1000 |
| 평평한 단계의 수 | 4/3/2 |
| 에너지 절약 모드 | VF 드라이브 / 어떤 것 |
| 환경 | 야외 / 실내 |
| 단계 | 알루미늄 |
| 바닥면 | 알루미늄 / 스테인레스 강 |
| 난간 드라이브 | 뉴얼 드라이브 / 동륜 |
| 난간 타입 | 브이형 / C 형 |
| 안전 요인 | >=5 |
설계 생명 계산근거
| 전형적 지하철 교통 흐름 패턴 | 시간 | 비율 | 승객 부하 / 단계 (킬로그램) | 브레이크 부하 비율 |
| 20년, 52 주, 20 시간 / 일 | 6.67 | 33.33 | 120 | 120% |
| 13.33 | 66.67 | 72 | 60% | |
| 전체 | 20 | 100 | 동등한 제동 부하 | 78.16% |
다른 고객들, 다른 기계 구동, 스텝 체인과 다른 주요 구성품의 특정부하와 생명 요구사항에 대한 *According은 고객들을 위한 특별한 부하 요구를 충족시키기 위해 선택될 수 있습니다.
주요 요소는 특정 개인 앞 디자인 하이라이트를 성숙시킵니다
제품 기본 구조 기술
다발

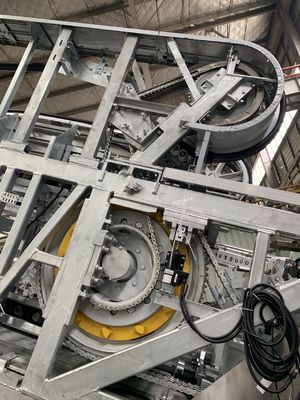

에스컬레이터 트러스는 관형 프로파일 용접 강철 구조 설계를 사용하고 있습니다. 그것의 상현재와 하현재는 각도 강철 L120x60x5/6/7.1/8을 사용합니다. 다발은 20 미터까지 상승을 지원할 수 있습니다. 길이 15830 밀리미터는 에스컬레이터의 최대 DBE (2번 끝점 지지 사이의 거리) 이고 한 중간 지지로, 끝점 지지 사이의 횡단 거리가 길이 30600 밀리미터에 도달할 수 있습니다. 다발 이 전환은 계산의 검증되는 1/1500 이하고, 코드 EN115 요구에 따라 전부하 시험을 통하여 확인했습니다. 다발은 실내 유닛을 위한 코로우젼 프로텍션을 위해 코팅된 파우더이고, 야외 응용에 대하여 직류 전기로 자극된 고온 침지를 적용합니다. 다발은 컨테이너 출하를 위해 2 또는 3 또는 4 부분으로 나누어지는 것으로 설계될 수 있습니다.
자동차
자동차는 표준 구성으로서의 웜 기어박스 환원제와 선택적인 나선형인 기어박스 환원제를 사용하도록 설계됩니다. 모터스는 에너지 효율이 기준으로서의 IE2와 선택적인 만찬 높은 수준읜 IE3을 평평하게 한 고효율 설계입니다. 다른 상승의 필요를 지원하기 위한 두가지 자동차 배열, 싱글 드라이브 기계와 듀얼 다이빙이 있습니다.
체인과 단계를 내딛으세요
그것의 피치가 400 밀리미터 (133.33x3)의 단계 거리를 지원하기 위해 산업에서 인기있는 규모인 133.33 밀리미터이기 때문에 스텝 체인은 설계됩니다. 그러므로, 그들을 위한 부품은 부품 시장에 이용 가능하고 인기있습니다. 2 종류의 단계는 제공될 것입니다, 전체 다이-캐스트 알루미늄 단계, 집합 형태 스테인레스 강 단계에 대한 표준이 옵션입니다. 단계는 검거나 회색 색으로 코팅된 파우더입니다. 세 옆 노란 구분이 선택적입니다.
능력별 학급 편성
능력별 학급 편성은 상위 곡선, 더 낮은 곡선과 경사 부분으로 구성됩니다. 상위 곡선과 더 낮은 커브는 트랙 블록 디자인을 용접하고 있습니다.
경사 부문 트랙은 프로필이 운영하여 스텝 체인 롤러와 단계 롤러를 위한 안내 기능으로서 면취가공하는 트랙 프로파일의 구조입니다. 이 개성 구조설계는 단계의 달리는 가이드의 신뢰성과 안정에게 유익하고, 측면 운동을 감소시킵니다.
난간
난간은 스테인레스 강 불투명체 또는 안전 유리 패널입니다. LED 아래 난간 조명, 브러시 가이드 조명과 빗 조명은 에스컬레이터 출현 미를 위한 선택 사양입니다. 스커트 패널, 안쪽이고 외부 데킹 사용 2 밀리미터 매우 가는 스테인레스 강 sus304. 외부 패널은 주문 제작 설계와 재료가 1.5 밀리미터 두께 스테인레스 강 sus304를 사용한다는 것 일 것입니다.
빗 받침판
빗 받침판 분야는 극단적 안전의 위험 범위이고, 계속 집중시킬 필요가 있습니다. 하중 6000N/mm2를 적용하는 조건 하에, 그것의 변형이 기껏해야 2 밀리미터이도록 우리는 빗 받침판 강도를 보강했습니다. 융기 트랙은 빗 안으로 플레이트 설계가 빗을 폭격한 위로 승강기가 아니라 단계를 보증하기 위한 우리의 안전 검사 중 하나라고 생각합니다.
윤활화 장치
윤활화 장치는 더 좋은 주유를 위한 효율적 기어 펌프 장치입니다. 폐유를 감소하고 환경 오염을 회피하는 것은 그린 디자인입니다.
제어 시스템
제어 시스템은 EN115-1:2017 코드 필요로 순응한 제어기와 안전장치로 구성됩니다. 제어기는 마이크로프로세서 제어 보오드를 적용하고, 에스컬레이터 운영을 모니터링하도록 모든 종류의 안전 스위치와 다른 센서가 합니다. 제어기는 에너지 절약을 위한 낮은 에스컬레이터 속도에 게으른 모델 안으로 전환하기 위해 VF 드라이브를 지원합니다.
| 에스컬레이터 안전장치 | ||
| 표준 안전장치 - EN115 :순응한 2017 요구조건 | ||
| 1 | 단계 또는 에러 단계 보호의 부족 | 단계의 경우 탐색되는 부족 또는 에러 단계에서, 에스컬레이터는 자동적으로 운영을 중단시킬 것입니다. |
| 2 | 모터 과부하 보호 | 경향이 15% 넘게 일 때 에스컬레이터는 자동적으로 멈출 것입니다. |
| 3 | 전기 제품 루프 보호 | 그것은 에스컬레이터의 회로와 전력 공급기 성분을 보호하기 위해 자동 회로 디스커넥션 장치를 제공합니다. |
| 4 | 난간 엔트리 보호 | 보호는 난간 엔트리에 낀 목표의 검출시에 운영하는 에스컬레이터를 막기 위해 활성화할 것입니다. |
| 5 | 빗살 형상 플레이트 안전장치 | 대략 이물질이 빗에 잘려졌을 때, 에스컬레이터는 자동적으로 작전을 중단시킬 것입니다 |
| 6 | 단계 새깅 보호 소자 | 그리고 나서 조치가 빗살 형상 플레이트에 들어가기 전에 조치가 탐색되는 깨지거나 심각한 변형일 때, 에스컬레이터는 자동적으로 운행을 중단할 것입니다. |
| 7 | 장치를 모니터링하는 주요 드라이브 깨진 체인 | 주요 드라이브 체인이 위에 뻗거나 깨졌을 때, 감시장치는 에스컬레이터 작업을 중단시키기 위해 활성화될 것입니다. |
| 8 | 스텝 체인 안전 보호 | 스텝 체인이 위에 뻗거나 깨졌을 때, 보호 소자는 에스컬레이터 작동을 중단시키기 위해 활성화될 것입니다. |
| 9 | 속도 보호 위에서 | 직접적으로 주요 구동 사슬톱니 속도를 모니터링하기 위해 센서를 적용하시오 그러면 보호는 정격 속도 보다 더 높게 속도 20%에 작동의 검출시에 활성화할 것입니다, 주 전원 공급이 작동하여 에스컬레이터 정지를 위해 줄여질 것입니다. 만약 에스컬레이터가 위에 6 Ｍ 상승, 보조 브레이크와 정비된 것 이면, 이 비상 급제동 장치는 에스컬레이터 운영을 깨기 위해 활성화될 것입니다. |
| 10 | 고의가 아닌 역전 현상 보호 (NRD) | 주요 구동 사슬톱니 회전 방향, 보호를 모니터링하기 위한 앱리 센서는 단계와 난간의 (세트 방향으로부터) 고의가 아닌 거꾸로 된 운동의 검출시에 활성화할 것이고, 에스컬레이터가 정지 작동입니다. 만약 에스컬레이터가 위에 6 Ｍ 상승이면, 보조 브레이크가 설비되는 후, 이 비상 급제동 장치가 에스컬레이터 운영을 깨기 위해 활성화될 것입니다. |
| 11 | 경계 라인 | 노란 경계 라인은 전방 위치에 위치하고 가열 승객들에 대한 스텝 트레드에서 양측이 인접한 단계의 모서리 사이의 그리고 스커트 패널 사이의 더 갭에 더 갭에 빠지기를 회피하기 위해 위험 지역을 저쪽으로 내딛습니다. |
| 12 | 비상 정지 버튼 | 비상 정지 버튼을 사고가 일어나는 경우에 에스컬레이터를 막도록 강요하세요. |
| 13 | 스커트 패널 보호 | 대략 이물질이 스커트 패널과 단계의 사이에서 잘려졌을 때, 에스컬레이터는 자동적으로 작전을 중단시킵니다. |
| 14 | 브레이크 보호 | 전기력이 공급에 미치지 못하거나 그것이 어떤 안전장치를 행할 때, 일하는 브레이크 기능은 작전을 중단시키기 위해 에스컬레이터를 깨서 봄 탄력 행동을 통하여 안전장치에 의해 발효합니다. |
| 15 | 안전도 검사 스위치 | 에스컬레이터가 점검과 정비 동안 시작되는 것을 예방하는 것은 안전장치입니다. |
| 16 | 단계 조명 하에 | 조명은 에스컬레이터의 상부와 （더욱）나아가 낮은 가격대에 존재합니다, 단계의 하부 보안 문제의 승객들을 상기시키기 위해. |
| 17 | 장치를 시작하는 알람 벨 | 알람 벨은 그것이 보안 문제의 승객들을 상기시키기 위해 에스컬레이터를 시작할 때 울립니다. |
| 18 | 난간 깨진 장치 | 난간이 파손일 때, 에스컬레이터는 자동적으로 작동을 중단시킵니다. |
| 19 | 장치를 모니터링하는 난간 속도 | 보호는 5 내지 15s의 타임 프레임 이내에 그 단계 속도에 +- 15% 이상의 난간 속도 편향의 검출시에 에스컬레이터를 막기 위해 활성화할 것입니다. |
| 20 | 스커트 패널 부시 경비요원 | 브러시 가이드는 스커트 패널 사이에 설치되었고 단계가 승객들이 스커트 패널을 접촉하는 것을 예방할 것입니다. |
| 21 | 없는 단계 장치 | 들어서 여닫는 창문이 빗에서 나타나기 전에 없는 단계는 발견될 수 있고 에스컬레이터가 멈추었습니다. |
| 22 | 브레이크 해제 탐지 | 탐지 스위치를 추가하는 브레이크는 기계 모터를 태우기를 회피하기 위해 브레이크 해제없이 작동하는 모터를 방지합니다. |
| 23 | 바닥면 콘택트 장치 | 승객들과 유지 관리 사람들의 더 리스크에 대한 보호가 바닥면이 제거되는 기계실로 떨어집니다. 서비스 사람들은 제거되어 바닥면의 조건하에서 검사 모델에 의해 에스컬레이터를 운영하기 위해 검사 박스를 사용하여야 합니다. |
| 24 | 보조 브레이크 | 표준 구성 |
| 25 | 불연화 회전 문 장치 | 이 장치가 실행하러 올 때, 그것은 에스컬레이터 작전을 중단시킬 수 있습니다. 이 장치는 건물에서 에스컬레이터 근처에 설치되어야 합니다. |
에스컬레이터 안전장치 배열
사전 조립 서비스
우리는 에스컬레이터 프리아센브리 서비스를 제공합니다. 고객들은 제어기를 제외하고 전체 에스컬레이터인 반제품이 더 로컬 특정의 필요를 충족시켜 주기 위해 지역내 공급에 의해 제공되었도록 명령할 수 있습니다.
