| 타입: | 1000 / 800 / 600 | 스텝체인피치(P): | 133.33 |
|---|---|---|---|
| 핀 직경(D): | 12.7/15/20/25 | 롤러 크기(D1 x H): | 76.2 x 22 |
| 차축: | 단단한 | 환경: | 실내 야외 |
| 차축 연결: | 고정형 | 매끄럽게 하기: | 기름 |
| 단계 고정: | 색인 핀 | 적합합니다: | 510/513NPE/508NCE/515NPE |
| 강조하다: | 513NPE 인덱스 핀 에스컬레이터 스텝 체인,135.46개 에스컬레이터 스텝 체인을 던지세요,3P 에스컬레이터 강성 액슬 |
||

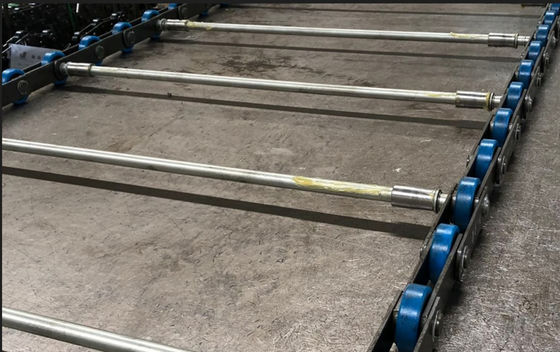

에스컬레이터 부품, 롤러 내측 링크 스텝 체인 - 피치 135.46, 강성 액슬, 인덱스 핀
배경 도입
상업적 에스컬레이터는 사용된 롤러 내측 링크 단계 체인 설계입니다. 이런 종류의 에스컬레이터 제품은 대부분 백화점, 쇼핑몰, 사무실 건물, 병원, 전시관, 호텔과 공항, 등과 같은 노르날 여객흐름과 상가 건물과 장소에서 사용됩니다. 그러므로, 안전과 생산 품질 관리에 대한 강력한 요구 사항, 에스컬레이터 구동 시스템의 핵심 구성 요소인 스텝 체인이 있습니다. 여러 해 지속하는 사용 뒤에, 스텝 체인이 닳고 그것의 디자인 서비스 삶에 도달했었으면, 그것은 적시에 그리고 적당히 대체되어야만 합니다.
백화점, 사무실,
병원, 쇼핑 센터, 전시관, 호텔과 공항
제품 사양
| 적합렬 | 주유 |
체인 핀 |
축 연결 |
축 타입 |
롤러 사이즈 |
단계 정착 |
민. 중단 |
|---|---|---|---|---|---|---|---|
| 13546-12 cs | 기름 | 12.7 | 고정됩니다 |
고체 |
76.2 Ｘ 22 | 인덱스 핀 | 111 |
| 13546-15 cs | 기름 | 15 | 고정됩니다 | 고체 | 76.2 Ｘ 22 | 인덱스 핀 | 90 |
| 13546-20 cs | 0 il | 20 | 고정됩니다 | 고체 | 76.2 Ｘ 22 | 인덱스 핀 | 150 |
| 13546-25 cs | 기름 | 25 | 고정됩니다 | 고체 | 76.2 Ｘ 22 | 인덱스 핀 | 190 |
제품 상세
체인 피치 P = 135.46 밀리미터, 3P = distance = 406.4 단계 밀리미터
스텝 체인은 주유를 위한 사용유입니다.

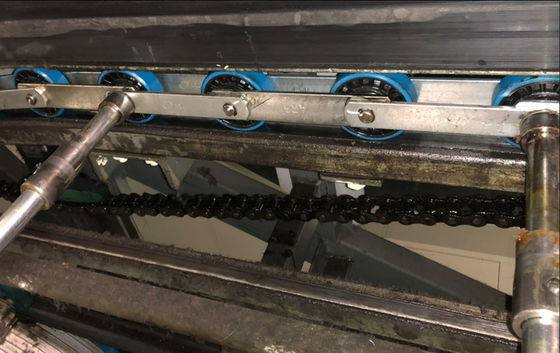

사슬은 강성 액슬에 의해 그것의 좌우로 사이드 링크에 연결됩니다. 강성 액슬 스텝 체인은 운송을 위한 집회 사슬로서 사슬 링크 플레이트로 고쳐집니다. 정상적으로, 부대의 먹이사슬은 계약 위의 기지가 특정하게 접고 그것이 10 배, 2 배와 오프셋 링크까지 디바이딩될 수 있습니다.
단계는 스텝 체인으로 고치기 위한 사용된 인덱스 핀입니다.체인폭의 3가지 타입이 있습니다 :에스컬레이터 타입을 위한 1000, 800과 600.
스텝 체인 롤러는 가수분해성 저항하는 폴리우레탄에 의해 만들어지고 체인 롤러 허브의 자료가 PA 66입니다. 번째 자격 시험을 건네준 모든 스텝 체인 롤러는 가수 분해 방지를 포함합니다 250 시간, 250 시간 기름 가수분해와 5000 시간 내구 시험 실행 시간.
유닛의 체인 순서화 코드
| 적합렬 | 에스컬레이터 타입 | 12 배 체인 | 2 배 체인 | 오프셋 링크 |
|
13546-12 cs |
1000 | a13546-12-cs-10 | a13546-12-cs-02 | a13546-12-cs-01 |
| 13546-12 cs | 800 | b13546-12-cs-10 | b13546-12-cs-02 | b13546-12-cs-01 |
| 13546-12 cs | 600 | c13546-12-cs-10 | c13546-12-cs-02 | c13546-12-cs-01 |
| 13546-15 cs | 1000 | a13546-15-cs-10 | a13546-15-cs-02 | a13546-15-cs-01 |
| 13546-15 cs | 800 | b13546-15-cs-10 | b13546-15-cs-02 | b13546-15-cs-01 |
| 13546-15 cs | 600 | b13546-15-cs-10 | c13546-15-cs-02 | c13546-15-cs-01 |
| 13546-20 cs | 1000 | a13546-20-cs-10 | a13546-20-cs-02 | a13546-20-cs-01 |
| 13546-20 cs | 800 | b13546-20-cs-10 | b13546-20-cs-02 | b13546-20-cs-01 |
| 13546-20 cs | 600 | c13546-20-cs-10 | c13546-20-cs-02 | c13546-20-cs-01 |
| 13546-25 cs | 1000 | a13546-25-cs-10 | a13546-25-cs-02 | a13546-25-cs-01 |
| 13546-25 cs | 800 | b13546-25-cs-10 | b13546-25-cs-02 | b13546-25-cs-01 |
| 13546-25 cs | 600 | c13546-25-cs-10 | c13546-25-cs-02 | c13546-25-cs-01 |
애플리케이션
피치 135.46 밀리미터 롤러 내측 링크 스텝 체인은 넓게 단계 거리 406.4 밀리미터 상업적 에스컬레이터에서 사용됩니다. 그것은 에스컬레이터 제품 506, 510, 513NPE, 508NCE, 515NPE, 기타 등등에 적합합니다.
프로덕티와 품질 관리
인더스리-레노우네드 스텝 체인 공급자들에 의한 스텝 체인 프로덕티오. 전체 스텝 체인 제작 단계는 재질 임그레스를 포함합니다, 각각 스텝 체인을 에안수레 요소 기계가공, 열처리 일부와 품질 관리 계획과 최종 조립품이 원래 설계 요구를 달성했습니다. 품질 수준은 국제적 1등급 브랜드 에스컬레이터 스텝 체인과 일치합니다.
모든 종류 스텝 체인은 CNAS 형식 시험 증명서를 달성했습니다.
우리의 서비스
우리의 전문적 공학 팀은 고객들이 안전과 수명 요구를 만나기 위해 적절한 스텝 체인 상술을 확인할 수 있도록 도와 주기 위해 기술 지원을 제공할 수 있습니다.
우리가 우리에게 에스컬레이터 체인과 관련된 어떠한 문서도 제공하기 위해 친절하게 고객들을 요구한다고 예를 들면 기술적 서비스는 체인, 체인을 그린 그림, 파손 로드 인증서 / 파손 부하 계산, 등의 여분 부품번호 보도합니다. 이러한 문서는 상당히 조사를 가속하고 불일치를 명백하게 할 수 있습니다. 논-펑션링 체인을 제공하는 어떠한 위험도 피하기 위해, 부품에 링크 플레이트, 롤러, 계단식 핀, 축, 차축 부분과 마킹의 상세한 사진으로 이 질문지와 식별 템플릿을 완료하세요. 최대한 완전히 다음과 같은 시점과 체인 템플릿을 채우세요. 템플릿이 측정될 체인에서 벗어나면, 상세히 일탈을 스케치하고 측정하고 사진을 찍으세요.
