| 타입: | 1000 | 체인피치(P)_mm: | 133.33 |
|---|---|---|---|
| 핀 직경 (디)_mm: | 23/32/40 밀리미터 | 롤러 크기 Dia_x_w: | 100x25 |
| 차축: | 구멍 | 액슬커넥션: | 분리형 |
| 윤활 유형: | 기름 | 환경: | 실내 야외 |
| 신청하다: | 9700 | ||
| 강조하다: | 1000 에스컬레이터 드라이브 체인을 타이핑하세요,133.33 에스컬레이터 드라이브 체인을 던지세요,40 밀리미터 에스컬레이터 空洞 차축 |
||
배경 도입
대부분의 중작업 에스컬레이터는 롤러 아웃사이드 링크의 그 단계 체인 설계를 사용합니다. 이런 종류의 에스컬레이터 제품은 대부분 지하철, 수송 허브와 다른 장소와 같은 고층 건물과 무거운 여객흐름과 장소에서 사용됩니다. 그러므로, 안전과 생산 품질 관리에 대한 강력한 요구 사항, 에스컬레이터 구동 시스템의 비판적이고 세이프티 요소인 스텝 체인이 있습니다. 여러 해 지속하는 사용 뒤에, 스텝 체인이 닳고 그것의 디자인 서비스 삶에 도달했었으면, 그것은 적시에 그리고 적당히 대체되어야만 합니다.
제품 사양
| 에스컬레이터 스텝 체인 - 롤러 아웃사이드 링크, 피치 133.33, 空洞 차축의 과중한 업무 타입 | ||||||
| 제품 시리즈 |
주유 | 체인 핀 Dia. (밀리미터) |
축 연결 (fixed/detachable) |
롤러 사이즈 dia. Ｘ 폭 (밀리미터) |
단계 정착 | 소형. 파손 힘(KN) |
| 1333-23 | 기름 | 23 | 분리할 수 있습니다 | 100 Ｘ 25 | 플라스틱 부시 | 260 |
| 1333-32 | 기름 | 32 | 분리할 수 있습니다 | 100 Ｘ 25 | 플라스틱 부시 | 400 |
| 1333-40 | 기름 | 40 | 분리할 수 있습니다 | 100 Ｘ 25 | 플라스틱 부시 | 500 |
제품 상세
그 단계 체인 피치 (P)는 133.33 밀리미터입니다, 단계 거리 (스텝 피치)가 400 밀리미터 (3P = 단계 거리) 입니다. 조치들은 클램핑 부쉬를 통해 스텝 체인으로 고정되고 있습니다. 스텝 체인 주유는 사용유입니다.

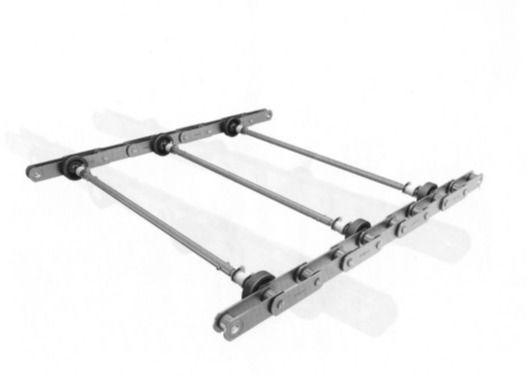

스텝 체인은 空洞 차축에 의해 그것의 좌측에 연결됩니다. 이것은 교통을 위한 분리할 수 있는 설계 구조이고 그것이 왼쪽, 오른쪽 링크 고리로 나누어지고 축을 연결시킬 수 있습니다. 스텝 체인 롤러는 아웃사이드 링크이고, 단계에서 옆에 위치합니다. 정상적으로, 스텝 체인 대체는 있고 사용된 것을 위해 보유될 수 있는 空洞 차축을 포함하지 않습니다. 새로운 축에 의해 대체하기 위한 필요 면, 그것은 질서를 포함시킬 필요가 있습니다
단계식 체인 롤러는 가수분해성 저항하는 폴리우레탄으로 만들어집니다. 그리고 롤러 허브 물질은 플라스틱을 표준으로 이용하고 있고 옵션이 요구된 고객 위의 금속판대를 선택할 수 있습니다. 롤러 통과 자격 시험은 가수 분해 방지 시험과 기름 가수분해 시험과 5000 시간 사용 시간 런검증을 포함됩니다 .
순서화 코드를 위한 유닛의 연쇄 주름
| 시리즈 | 12 배 | 2 배 | 오프셋 링크 |
| 1333-oh-23 | 1333-23-oh-12 | 1333-23-oh-02 | 1333-23-oh-01 |
| 1333-oh-32 | 1333-32-oh-12 | 1333-32-oh-02 | 1333-32-oh-01 |
| 1333-oh-40 | 1333-40-oh-12 | 1333-40-oh-02 | 1333-40-oh-01 |
애플리케이션
피치 133.33 롤러 아웃사이드 링크 스텝 체인은 넓게 중작업 에스컬레이터에서 사용되고, 400 밀리미터의 단계 거리를 가지고 있습니다. 그것은 타입 9700 에스컬레이터에 적합합니다.
생산과 품질 관리
산업 유명한 스텝 체인 협력들에 의한 스텝 체인 생산. 전체 스텝 체인 제조 절차는 각각 스텝 체인이 원래 설계 요구를 달성한다는 것을 보증하기 위한 품질 관리 프로그램으로, 물질 진입, 요소 기계가공, 열처리 부품과 최종 조립품을 포함합니다. 품질 수준은 국제적 1등급 브랜드 에스컬레이터와 일치합니다.
스텝 체인의 모든 종류는 CNAS 형식 시험 증명서를 달성합니다.
우리의 서비스
우리의 전문적 공학 팀은 고객들이 안전과 수명 요구를 만나기 위해 적절한 스텝 체인 상술을 확인할 수 있도록 도와 주기 위해 기술 지원을 제공할 수 있습니다.
