| 타입: | 1000 | 스텝 체인 피치(P): | 135.46 |
|---|---|---|---|
| 핀 직경(D): | 20/25/35/40 | 롤러 크기(D1xH): | 100x22 |
| 차축: | 단단한 | 환경: | 실내 야외 |
| 에스컬레이터 신청: | break | ||
| 강조하다: | 롤러 아웃사이드 링크 부품 에스컬레이터,CNAS 부품 에스컬레이터,플라스틱 부시와 스텝 체인 에스컬레이터 |
||
배경 도입
대부분의 아주 튼튼하 에스컬레이터는 롤러 외부 사슬과 스텝 체인의 디자인을 채택합니다. 이런 종류의 에스컬레이터 제품은 대부분 고층 건축물에서 사용되고 지하철과 수송 허브, 기타 등등과 같은 큰 여객흐름과 장소가 개최됩니다. 그러므로, 스텝 체인, 핵심과 에스컬레이터 구동 시스템의 안전한 구성 요소의 안전과 생산 품질 관리에 대한 강력한 요구 사항이 있습니다. 장기간 사용 뒤에, 스텝 체인이 닳고 그것의 계획된 서비스 수명에 도달했었으면, 그것은 신속하게 그리고 확실히 대체되어야만 합니다.
제품 사양
| 에스컬레이터 스텝 체인 - 롤러 아웃사이드 링크, 피치 135.46, 空洞 차축의 과중한 업무 타입 | ||||||
| 제품 시리즈 |
주유 | 체인 핀 Dia. (밀리미터) |
축 연결 (fixed/detachable) |
롤러 사이즈 dia. Ｘ 폭 (밀리미터) |
단계 정착 | 소형. 파손 힘(KN) |
| c13546-20 | 기름 | 20 | 분리할 수 있습니다 | 100 Ｘ 22 | 클램프 수풀 | 220 |
| c13546-25 | 기름 | 25 | 분리할 수 있습니다 | 100 Ｘ 22 | 클램프 수풀 | 250 |
| c13546-35 | 기름 | 35 | 분리할 수 있습니다 | 100 Ｘ 22 | 클램프 수풀 | 300 |
| c13546-40 | 기름 | 40 | 분리할 수 있습니다 | 100 Ｘ 22 | 클램프 수풀 | 387 |
제품 상세
체인 윤활이 인 스텝 체인 피치 P=135.46mm, 3P = 단계인 단계 distance=406.4mm은 오일을 사용했습니다.

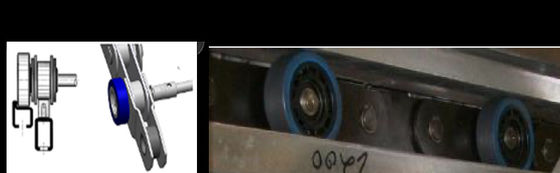

스텝 체인은 空洞 차축에 의해 그것의 좌측에 연결됩니다. 스텝 체인 폭은 에스컬레이터 폭을 위해 타입 1000년입니다. 설계 구조는 교통을 위한 사이드 링크를 좌우로 연결시키기 위해 空洞 차축을 이용하여 분리형 연결입니다. 일반적으로, 각각 사슬의 길이는 상세화된 계약에 10 배, 2 배와 오프셋 링크 토대로 분할됩니다.
단계식 체인 롤러는 가수분해성 저항하는 폴리우레탄으로 만들어집니다. 그리고 스텝 체인 롤러 허브는 사용된 PA66입니다. 통과된 모든 스텝 체인 롤러는 가수 분해 방지을 판단하는 자격 시험은 250hrs 이고 기름 가수분해는 250hrs 이고 내구 시험이 가동 시간은 5000hrs 입니다.
순서 코드를 위한 부대의 단계 연쇄 주름
| 시리즈 | 10 배 | 2 배 | 오프셋 링크 |
| c13546-20 | c13546-20-os-10 | c13546-20-os-02 | c13546-20-os-01 |
| c13546-25 | c13546-25-os-10 | c13546-25-os-02 | c13546-25-os-01 |
| c13546-35 | c13546-35-os-10 | c13546-35-os-02 | c13546-35-os-01 |
| c13546-40 | c13546-40-os-10 | c13546-40-os-02 | c13546-40-os-01 |
애플리케이션
피치 135.46 롤러 아웃사이드 링크 스텝 체인은 넓게 중작업 에스컬레이터에서 사용되고, 406.4 밀리미터의 단계 거리를 가지고 있습니다. 그것은 타입 XO-PE / XO-21NP 에스컬레이터에 적합합니다.
생산과 품질 관리
스텝 체인은 업계 잘 알려져 있는 스텝 체인 납품들에 의해 만들어집니다. 스텝 체인 제조 품질 제어 프로세스는 각각 스텝 체인이 원래 설계 요구를 달성한다는 것을 보증하기 위한 품질 관리 프로그램으로, 물질 진입, 요소 기계가공, 열처리 부품과 최종 조립품을 포함합니다. 품질 수준은 국제적 1등급 브랜드 에스컬레이터와 일치합니다.
스텝 체인의 모든 종류는 CNAS 형식 시험 증명서를 달성했습니다.
우리의 서비스
우리의 전문적 공학 팀은 고객들이 안전과 수명 요구를 만나기 위해 적절한 스텝 체인 상술을 확인할 수 있도록 도와 주기 위해 기술 지원을 제공할 수 있습니다.
