제품 상세 정보:
결제 및 배송 조건:
|
| 타입: | 1000 | 체인피치(P)_mm: | 135.46 |
|---|---|---|---|
| 핀 직경 (디)_mm: | 20/25/35/40 | 롤러 크기 Dia_x_w: | 100x22 |
| 차축: | 단단한 | 액슬커넥션: | 고정형 |
| 윤활 유형: | 기름 | 환경: | 실내 야외 |
| 신청하다: | 510/516/520/HD-A/HD-B/HD-C | ||
| 강조하다: | 135.46개 에스컬레이터 스텝 체인을 던지세요,에스컬레이터 계단 체인 강성 액슬,520이지 에스컬레이터 체인 오일은 기름을 칩니다 |
||
에스컬레이터 부품, 롤러 아웃사이드 링크 스텝 체인 - 피치 135.46, 강성 액슬, 석유는 기름을 칩니다
배경 도입
대부분의 중작업 에스컬레이터는 롤러 아웃사이드 링크의 그 단계 체인 설계를 사용합니다. 이런 종류의 에스컬레이터 제품은 대부분 지하철, 수송 허브와 다른 장소와 같은 고층 건물과 무거운 여객흐름과 장소에서 사용됩니다. 그러므로, 안전과 생산 품질 관리에 대한 강력한 요구 사항, 에스컬레이터 구동 시스템의 비판적이고 세이프티 요소인 스텝 체인이 있습니다. 여러 해 지속하는 사용 뒤에, 스텝 체인이 닳고 그것의 디자인 서비스 삶에 도달했었으면, 그것은 적시에 그리고 적당히 대체되어야만 합니다.
제품 사양
| 에스컬레이터 스텝 체인 - 롤러 아웃사이드 링크, 피치 135.46, 강성 액슬의 과중한 업무 타입 | ||||||
| 제품 시리즈 |
주유 | 체인 핀 Dia. (밀리미터) |
축 연결 (fixed/detachable) |
롤러 사이즈 dia. Ｘ 폭 (밀리미터) |
단계 정착 | 소형. 파손 힘(KN) |
| b13546-20 | 기름 | 20 | 고쳐집니다 | 100 Ｘ 22 | 인덱스 핀 | 220 |
| b13546-25 | 기름 | 25 | 고쳐집니다 | 100 Ｘ 22 | 인덱스 핀 | 250 |
| b13546-30 | 기름 | 35 | 고쳐집니다 | 100 Ｘ 22 | 인덱스 핀 | 300 |
| b13546-40 | 기름 | 40 | 고쳐집니다 | 100 Ｘ 22 | 인덱스 핀 | 387 |
제품 상세
체인 피치 P=135.46mm, 3P = 단계 distance=406.4mm. 스텝 체인은 주유를 위한 사용유입니다

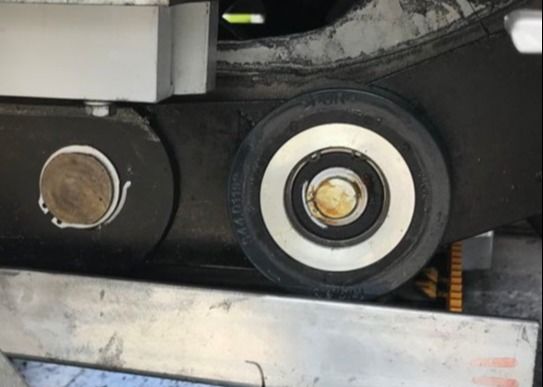

스텝 체인은 강성 액슬에 의해 그것의 좌측에 연결되고 스텝 체인 폭이 1000 밀리미터입니다. 단단한 악셀 점프는 사슬 링크 플레이트로 고쳐지고, 운송을 위해 데이터치러블.
단계식 체인 롤러는 가수분해성 저항하는 폴리우레탄으로 만들어집니다. 그 단계 롤러 허브 물질은 표준으로서 플라스틱이고 금속 허브가 선택적입니다.단계식 체인을 위한 자격 시험은 롤러 가수 분해 방지는 250hrs 이고 기름 가수분해는 250hrs 이고 내구 시험이 가동 시간은 5000hrs 입니다.
플라스틱 허브 금속 허브
순서화 코드를 위한 유닛의 연쇄 주름
| 시리즈 | 10 배 | 2 배 | 오프셋 링크 |
| b13546-20 | b13546-20-os-10 | b13546-20-os-02 | b13546-20-os-01 |
| b13546-25 | b13546-25-os-10 | b13546-25-os-02 | b13546-25-os-01 |
| b13546-35 | b13546-35-os-10 | b13546-35-os-02 | b13546-35-os-01 |
| b13546-40 | b13546-40-os-10 | b13546-40-os-02 | b13546-40-os-01 |
10 배 2 배 오프셋 링크
애플리케이션
피치 135.46 롤러 아웃사이드 링크 스텝 체인은 넓게 중작업 에스컬레이터에서 사용되고, 406.4 밀리미터의 단계 거리를 가지고 있습니다. 그것은 타입 510 / 516 / 520 / HD-A / HD-B / HD-C 에스컬레이터에 적합합니다.
생산과 품질 관리
산업 유명한 스텝 체인 협력들에 의한 스텝 체인 생산. 전체 스텝 체인 제조 절차는 각각 스텝 체인이 원래 설계 요구를 달성한다는 것을 보증하기 위한 품질 관리 프로그램으로, 물질 진입, 요소 기계가공, 열처리 부품과 최종 조립품을 포함합니다. 품질 수준은 국제적 1등급 브랜드 에스컬레이터와 일치합니다.
스텝 체인의 모든 종류는 CNAS 형식 시험 증명서를 달성합니다.
우리의 서비스
우리의 전문적 공학 팀은 고객들이 안전과 수명 요구를 만나기 위해 적절한 스텝 체인 상술을 확인할 수 있도록 도와 주기 위해 기술 지원을 제공할 수 있습니다.
