제품 상세 정보:
결제 및 배송 조건:
|
| 타입: | 1000 / 800 / 600 | 스텝체인피치(P): | 135.46 |
|---|---|---|---|
| 핀 직경(D): | 12.7/15/20/25 | 롤러 크기(D1 x H): | 76.2 x 22 |
| 차축: | 구멍 | 환경: | 실내 야외 |
| 차축 연결: | 분리형 | 매끄럽게 하기: | 기름 |
| 단계 고정: | 플라스틱 클램핑 부시 | 적합합니다: | 508NCE/510/510PSE/513NPE/515NPE |
| 강조하다: | 513NPE 에스컬레이터 부품,에스컬레이터 부품 스텝 체인,1000개 에스컬레이터 空洞 차축을 타이핑하세요 |
||
배경 도입
공공 에스컬레이터가 인 상업적 에스컬레이터와 대부분 이상은 롤러 내측 링크 단계 체인 설계를 사용했습니다. 이런 종류의 에스컬레이터는 대부분 쇼핑몰, 사무실 건물, 병원, 기차역, 대중 교통수단 건물, 수송 허브와 다른 장소와 같은 노르날 여객흐름과 상가 건물 또는 등대세 여객흐름과 대중 교통 허브와 장소에서 사용됩니다.
에스컬레이터의 핵심 견인 부분품으로서, 스텝 체인은 단계를 통하여 한 층에서 다른 한 층으로 승객을 이송하기 위해 권력을 이양합니다. 그러므로, 부품의 안전과 품질 신뢰도는 보증되고 강하게 요구되어야 합니다. 에스컬레이터가 오랜 세월을 사용한 후, 스텝 체인은 닳았고, 계획된 서비스 수명을 초과합니다, 그것이 제품안전과 신뢰성을 복구하기 위해 시간에 맞게와 적당히 대체되어야만 합니다.
제품 사양
| 적합렬 | 주유 |
체인 핀 Dia (밀리미터) |
축 연결 (Fixed/Detachable) |
축 타입 |
롤러 사이즈 Dia Ｘ 폭 (밀리미터) |
스테크피 정착 |
민. 중단 힘 (나트) |
|---|---|---|---|---|---|---|---|
| 1354-12 ch | 기름 | 12.7 | 분리할 수 있습니다 | 공동 | 76.2 Ｘ 22 | 조잡한 클램프 | 111 |
| 1354-15 ch | 기름 | 15 | 분리할 수 있습니다 | 공동 | 76.2 Ｘ 22 | 조잡한 클램프 | 90 |
| 1354-20 ch | 기름 | 20 | 분리할 수 있습니다 | 공동 | 76.2 Ｘ 22 | 인덱스 핀 | 150 |
| 1354-25 ch | 기름 | 25 | 분리할 수 있습니다 | 공동 | 76.2 Ｘ 22 | 인덱스 핀 | 200 |
제품 상세
그 단계 체인 피치는 (P) 135.46 밀리미터입니다 ; 단계는 (단계 거리 =3P) 406.4 밀리미터를 던집니다. 이 일련 스텝 체인은 주유를 위한 사용유입니다.

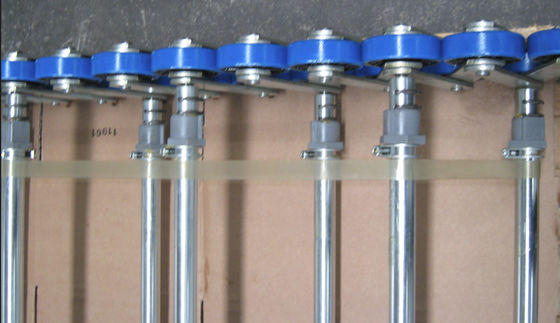

사슬은 空洞 차축에 의해 그것의 좌우로 사이드 링크에 연결됩니다. 이런 유형 스텝 체인은 선택으로서의 이송을 위해 운송을 위한 전체 사슬로서 측쇄를 왼쪽 그리고 오른쪽으로 조립되거나 분리할 수 있습니다.
스텝 체인 폭은 에스컬레이터 타입을 위해 1000, 800과 600을 가지고 있습니다.
2개 종류의 디자인을 고치는 단계가 있습니다 : 지수 핀 부싱과 플라스틱 클램핑 부싱.
스텝 체인 롤러는 가수분해성 저항하는 폴리우레탄에 의해 조립하고 스텝 체인 롤러 허브가 사용된 폴리아미드 66입니다. 스텝 체인 롤러을 판단하는 자격 시험은 가수 분해 방지를 포함합니다 250 시간, 250 시간 기름 가수분해와 5000 시간 내구 시험 실행 시간
유닛의 체인 순서화 코드
| 적합렬 | 에스컬레이터 타입 | 10 배 체인 | 2 배 체인 | 오프셋 링크 |
| 1354-127 ch | 1000 | a1354-127-ch-10 | a1354-127-ch-02 | a1354-127-ch-01 |
| 1354-127 ch | 800 | b1354-127-ch-10 | b1354-127-ch-02 | b1354-127-ch-01 |
| 1354-127 ch | 600 | c1354-127-ch-10 | c1354-127-ch-02 | c1354-127-ch-01 |
| 1354-15 ch | 1000 | a1354-15-ch-10 | a1354-15-ch-02 | a1354-15-ch-01 |
| 1354-15 ch | 800 | b1354-15-ch-10 | b1354-15-ch-02 | b1354-15-ch-01 |
| 1354-15 ch | 600 | c1354-15-ch-10 | c1354-15-ch-02 | c1354-15-ch-01 |
| 1354-20 ch | 1000 | a1354-20-ch-10 | a1354-20-ch-02 | a1354-20-ch-01 |
| 1354-20 ch | 800 | b1354-20-ch-10 | b1354-20-ch-02 | b1354-20-ch-01 |
| 1354-20 ch | 600 | c1354-20-ch-10 | c1354-20-ch-02 | c1354-20-ch-01 |
| 1354-25 ch | 1000 | a1354-25-ch-10 | a1354-25-ch-02 | a1354-25-ch-01 |
| 1354-25 ch | 800 | b1354-25-ch-10 | b1354-25-ch-02 | b1354-25-ch-01 |
| 1354-25 ch | 600 | c1354-25-ch-10 | c1354-25-ch-02 | c1354-25-ch-01 |
10 폴츠 2 배 오프셋 링크
애플리케이션
피치 135.46 밀리미터 롤러 내측 링크 스텝 체인은 넓게 상업적이고 공공 에스컬레이터와 406.4 밀리미터의 단계 거리에서 사용됩니다. 그것은 에스컬레이터 제품 510, 513NPE, 508NCE, 515NPE, 기타 등등에 적합합니다.
프로덕티와 품질 관리
스텝 체인은 인더스리-레노우네드 스텝 체인 공급자들에 의해 만들어집니다. 전체 스텝 체인 제작 단계는 재질 임그레스를 포함합니다, 각각 스텝 체인을 에안수레 요소 기계가공, 열처리 일부와 품질 관리 계획과 최종 조립품이 원래 설계 요구를 달성했습니다. 품질 수준은 국제적 1등급 브랜드 에스컬레이터 스텝 체인과 일치합니다.
모든 종류 스텝 체인은 CNAS 형식 시험 증명서를 달성했습니다.
우리의 서비스
우리의 전문적 공학 팀은 고객들이 안전과 수명 요구를 만나기 위해 적절한 스텝 체인 상술을 확인할 수 있도록 도와 주기 위해 기술 지원을 제공할 수 있습니다.
우리가 우리에게 에스컬레이터 체인과 관련된 어떠한 문서도 제공하기 위해 친절하게 고객들을 요구한다고 예를 들면 기술적 서비스는 체인, 체인을 그린 그림, 파손 로드 인증서 / 파손 부하 계산, 등의 여분 부품번호 보도합니다. 이러한 문서는 상당히 조사를 가속하고 불일치를 명백하게 할 수 있습니다. 논-펑션링 체인을 제공하는 어떠한 위험도 피하기 위해, 부품에 링크 플레이트, 롤러, 계단식 핀, 축, 차축 부분과 마킹의 상세한 사진으로 이 질문지와 식별 템플릿을 완료하세요. 최대한 완전히 다음과 같은 시점과 체인 템플릿을 채우세요. 템플릿이 측정될 체인에서 벗어나면, 상세히 계속 데비아띠를 스케치하고 측정하고 사진을 찍으세요.
담당자: Mr. Jiang
전화 번호: +8613922776305
